电气原理图

电气原理图

电气原理图是用来表明设备电气的工作原理及各电器元件的作用，相互之间的关系的一种表示方式。

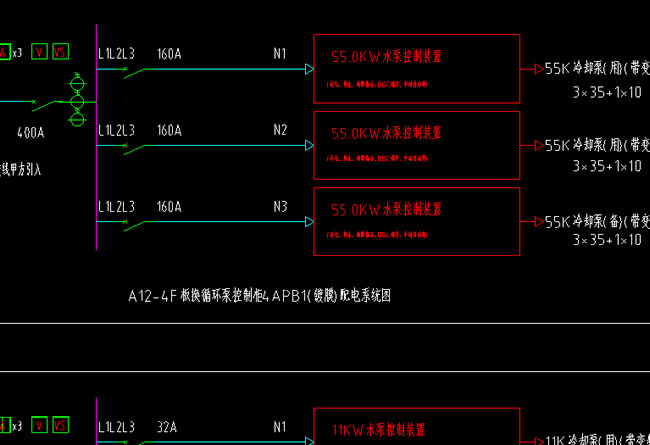

 电气原理图-祥科提供

从总体上来看，电气原理图一般划分为两个部分:

第一就是主电路，第二就是该原理图的辅助电路，这两个部分紧密联系。

对于图中的所有元件，它们都非常规范，符合一定的国家标准，有统一规定的图形符号，电气原理图的布局很讲究，拥有比较规范并且清晰明了的文字符号标注。还有，注重简单明了，抛弃复杂的文字，而是以简单易懂的图形符号来取代。
