plc的过程控制功能在污水处理电气自动化系统中的应用

plc可以看成是一台工业现场用的微型计算机。它有着强大的控制功能。主要涉及：运动控制、过程控制、信息处理及通讯联网。

祥科的主要业务是：纯水、污水、废水、废气处理自动化控制、恒温恒湿自动化控制、恒压供水自动化控制、污水厂、市政污水提升泵站的电气自动化控制等。

以上控制主要用到plc的过程控制即模拟量控制功能。

plc进行过程控制的原理是：通过对各类感应器采集到的连续变化的模拟量进行处理，令其数字化。再将数字量锁存并模拟化输出以达到控制负载的目的。

plc之所以能根据编好的程序来控制各类负载的启停，令整个系统能正常有序运行，它的工作原理是怎样的呢？下面祥科以汕尾信利污水处理厂的电气自动化控制来说明。

一、污水处理的基本原理

将含有大量有机物的生活污水及工业污水，利用微生物的吸附、氧化和分解作用来降解污水中有机物的含量，成为可以沉淀的污泥，从而使净化水质达到规定的排放标准。

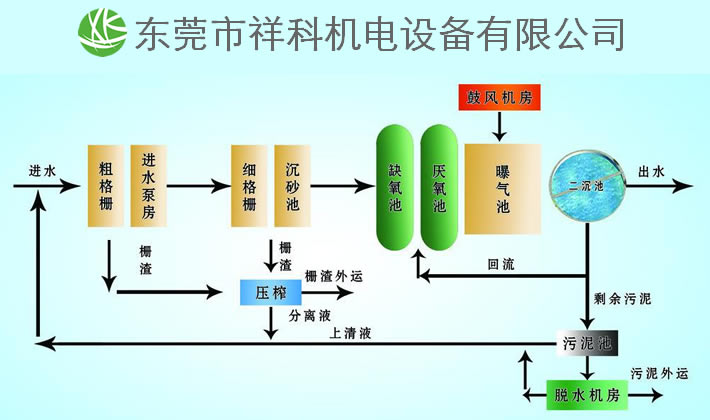

主要工艺流程如下图：

二、plc系统的功能
本系统的电气自动控制是采用西门子S7-200系列PLC对采集的数据进行分析并发出控制指令。
原理是：根据污水处理系统的工艺，采用plc针对采集水泵、闸门、粗格栅、细格栅、排砂装置、风机反冲洗泵等设备等到的参数进行校验及分析处理后，做出合理的控制。

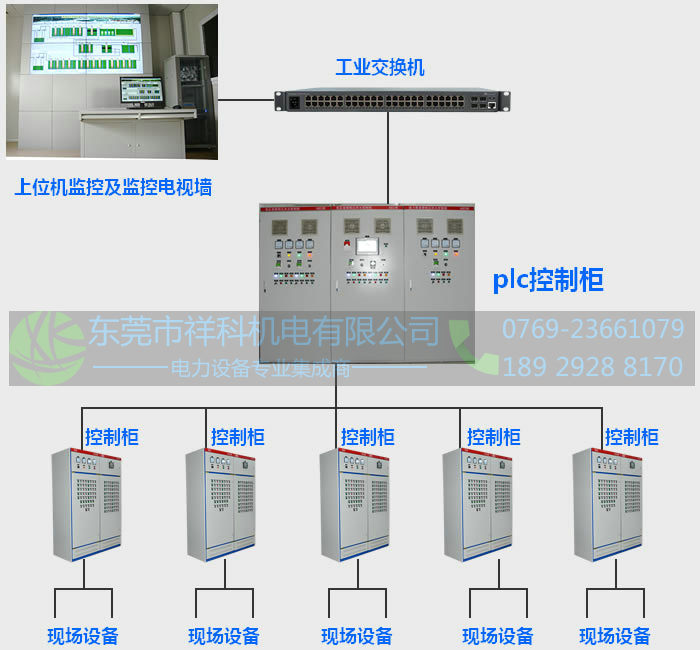

通过网络把信号送中央控制室计算机操作站完成指示、记录、报表和报警打印等监控管理功能。自控系统如下图：
