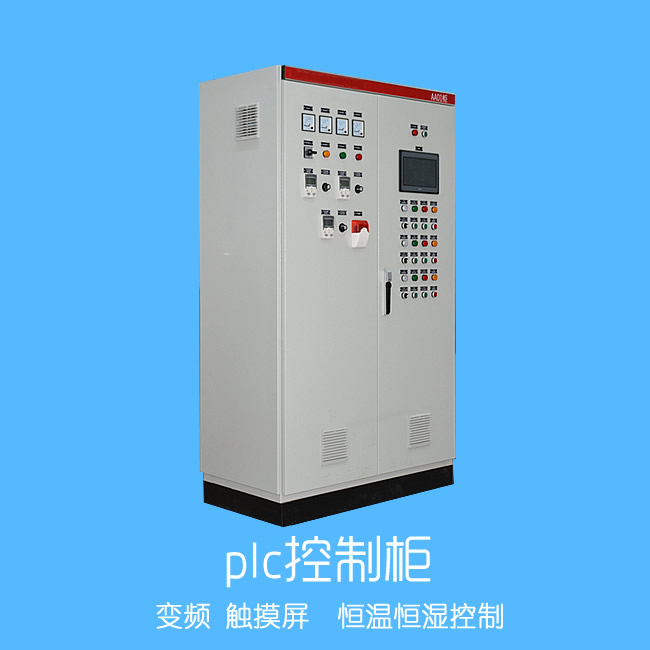

plc控制柜的组成及其主要应用领域

plc综合控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DSC）控制系统。plc控制柜能适应各种大小规模的工业自动化控制场合。

plc控制柜的组成部分

1、空开

一个总的空气开关，这个是整个柜体的电源控制。相信每个柜子都必须要有的一个东西。

(1)AC220V总电源开关，这是每台PLC控制柜必备的。如外部仪表、用电设备电源需要从PLC柜送出，则每个回路应单路配置1个电源开关。

(2)DC24V电源总开关，这是每台PLC控制柜必备的。如外部仪表、用电设备电源需要从PLC柜送出，则每个回路应单路配置1个电源开关。

(3)动力电源总开关，如果PLC控制柜内还安装有接触器、变频器等设备，这个开关是必须的。

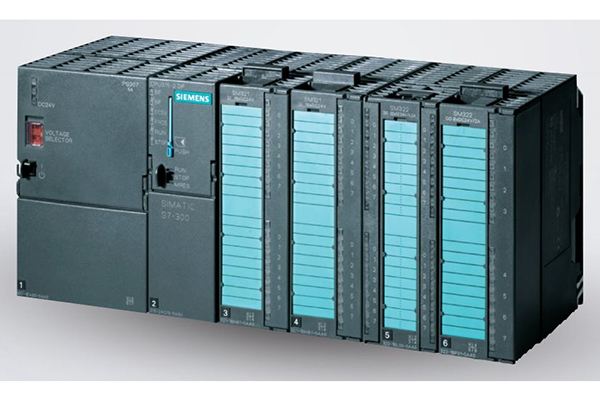

2、plc

这个要根据工程需要选择。

比方如果工程小可以直接就是一个一体化的PLC但如果工程比较大可能就需要模块、卡件式的，同时还可能需要冗余（也就是两套交替使用）。

3、24VDC的电源

大部分plc自带DC24V电源，如果需要DC24V电源回路较多，则必须单独配置输入AC220V/输出DC24V优质开关电源模块

4、继电器

plc控制柜内可编过程控制器DO输出原则上不直接入外部控制回路，应由高性能中间继电器中转，有利于延长PLCDO输出模块使用寿命和安全性。中间继电器触点数量按需要选择两常开/两常闭类型或四常开/四常闭类型中间继电器。

例如，如果你plc的输出口带电是24VDC的，但是你的控制回路里画的图需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时继电器动作，但后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。

5、接线端子

接线端子数量由输入和输出回路数量决定。

这个是每个柜子都必不可少的东西根据信号数量可以配置。

6、汇线槽

汇线槽用于plc控制柜内布线用，汇线槽规格大小由柜内线缆数量决定。

7、可编过程控制器(plc)

可编过程控制器plc品牌通常根据工程需要选择，性能稳定、运行可靠、高性价比、简洁实用和、便于扩展和兼容性强是选择PLC的基本要素。如果工程比较大或重要场合还需要考虑PLC冗余(也就是两套交替使用)。

8、信号隔离器和配电器

现场两线制变送器信号通过配电器转换为4-20mA信号送入可编过程控制器AI输入端;外部4-20mA、0-5V、0-20mA等各种信号通过通过信号隔离器转换为4-20mA信号送入可编过程控制器AI输入端。使用信号隔离器和配电器可以提高整个系统抗干扰能力和系统稳定性能。

9、安全栅

可编过程控制器AO输出或DI输出如需要送至危险区域，则应按要求选配相应安全栅。

10、其它设备

plc控制柜内通常还会配置接触器、按钮、变频器、交换机、人机界面触摸屏等设备，视工程技术要求而定。

plc控制柜使用条件:

供电电源：DC直流24V，两相交流220v（-10%，+15%），50HZ

防护等级：IP41或IP20

环境条件：环境温度在0℃-55℃，防止太阳光直接照射；

空气的相对湿度应小于85%（无凝露）。

远离强烈的震动源，防止震动频率为10-55HZ的频繁或连续震动。避免有腐蚀和易燃的气体。

plc应用领域:

plc控制柜能适应各种大小规模的工业自动化控制场合。广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。

plc控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性 能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。可以根据用户需求量身设计plc控制柜、变频柜等，满足用户要求，并可搭配人机接口触摸屏，达 到轻松操作的目的。设备更可与DCS总线上位机 modbus、profibus等通讯协议的数据传输；工控机、以太网等实现的控制和监控。

典型应用：恒压供水、空压机、风机水泵、中央空调、港口机械、工具机、锅炉、造纸机械、食品机械等等。
