广州东方雨虹粉料输送系统项目

 东方雨虹成立于1998年3月，现已发展成为一家集防水材料研发、制造、销售及施工服务于一体的中国防水行业龙头企业，是国家高新技术企业。作为系统防水解决方案的提供者，东方雨虹将各种雨虹专项防水系统成功应用于包括房屋建筑、高速公路、城市道桥、地铁及城市轨道、高速铁路、机场、水利设施等众多领域。

客户要求：
通过一套成熟的控制系统，对工厂原料的卸料，储存，预处理，物料输送，配料，装车的整个过程进行自动化控制。
整个系统运行成本低，自动化控制程度高，方案高效成熟可靠、安全。
工程范围：
粉料上料、配料、输送系统及下料系统；
解决方案及工程服务

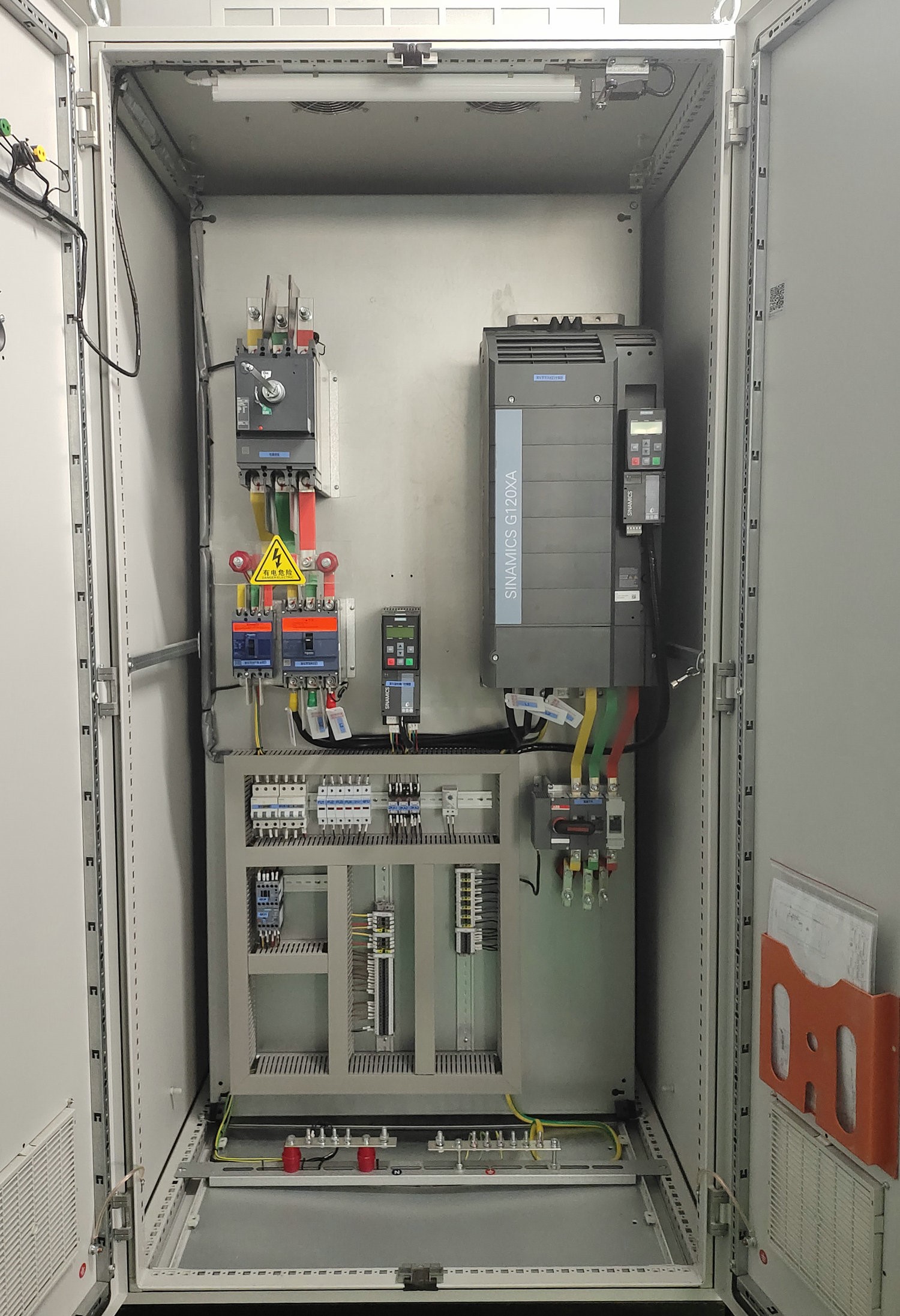

本方案系统选用PLC 西门子S7-1500，多个远程IO子站通过PROFINET与1513PLC连接。变频器全部采用西门子G120系统变频器，通过网线与PLC通讯。控制系统必须采用关键控制互为备份的设计，系统可在现场控制室操作或西门子触摸屏操作。
1.    PLC控制采用UPS供电，合理分配负载到不同的电源供应，保障系统无忧切换；
2.    合理分配I/O点，避免单一PLC模块故障时多组工艺设备停运；
3.    电源、网络机PLC故障SCADA及时监控及报警；
4.    系统的PLC系统I/O模块和其接线排必须可以带电热插拔。系统应在保证系统要求的情况下满足每天24小时，全年365天可靠运行。
5.    系统的PLC系统预留25%的I/O单元用于备用。I/O（AI、AO、DI、DO）单元点数应分别计算。
6.    变频器在PLC故障情况下，采用固定频率方式或“KEEP LAST”方式运行。

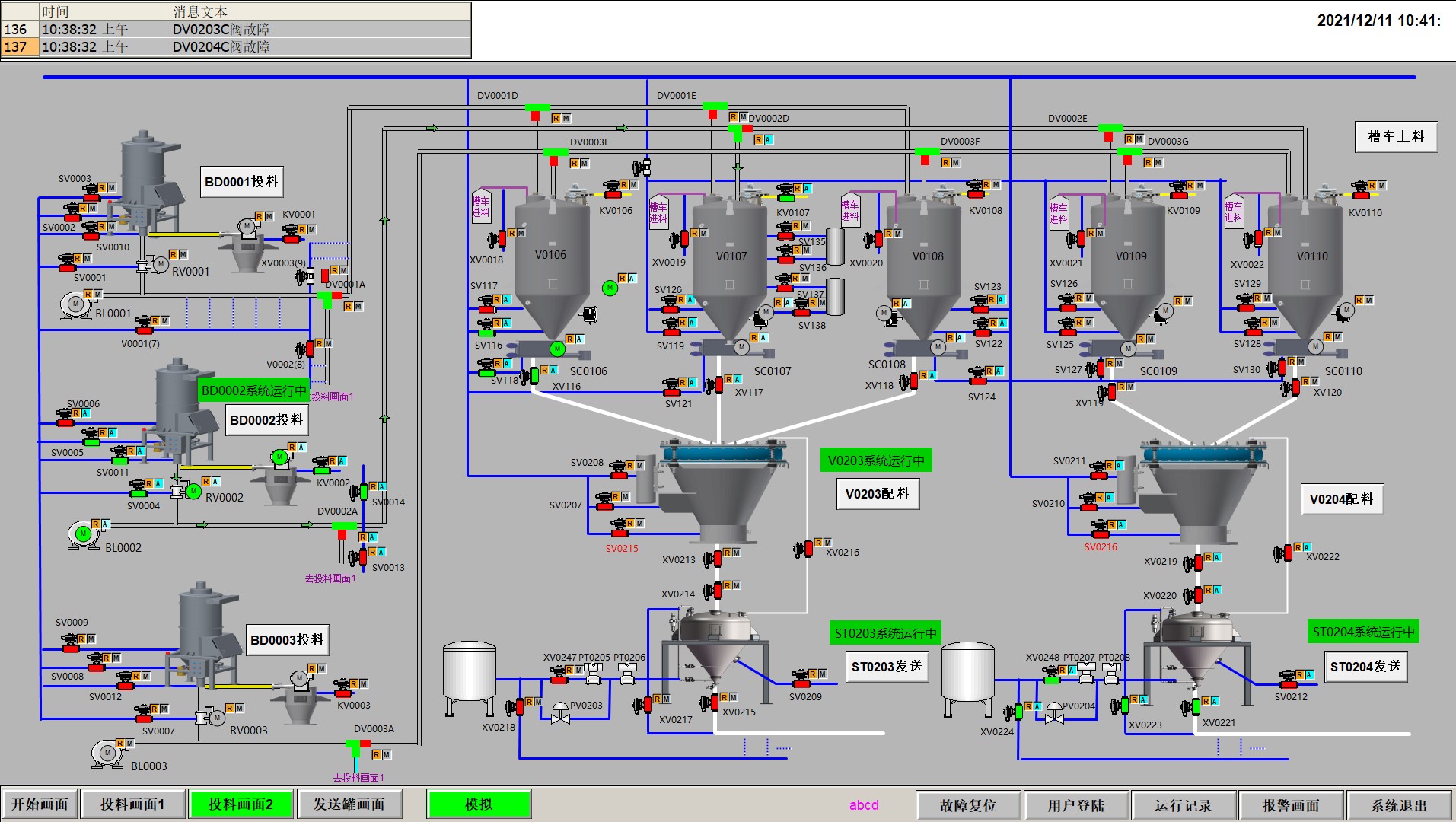

7.    PLC采集现场相关设备传回来的信号，利用棒图，趋势图以及数值显示在上位机上

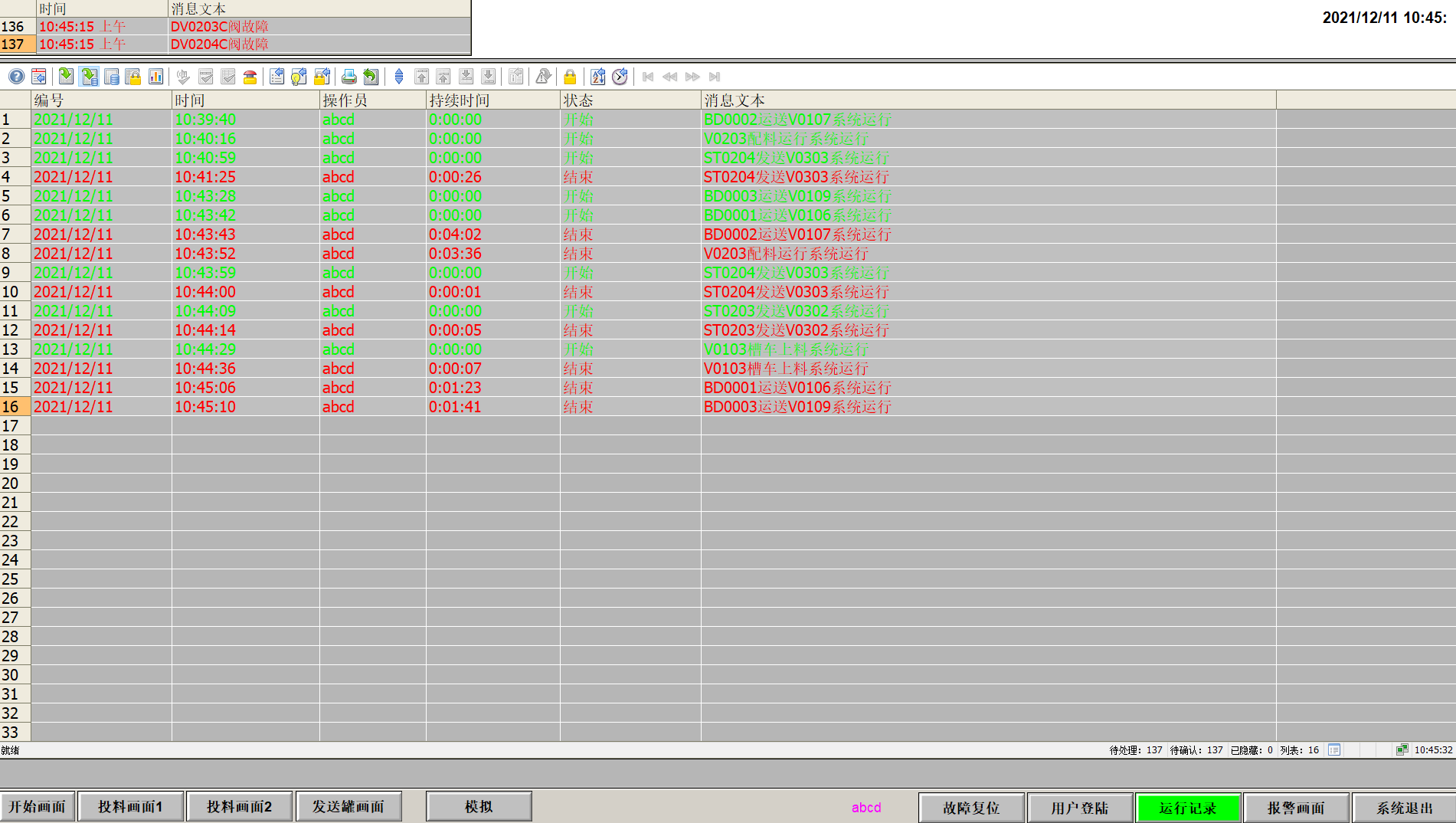

8.    实时采集各设备的运行状态，报警状态，通过友好的人机界面显示于上位机。
9.    根据现场控制要求，实现上位机对自控设备的人机操作和自动控制。

  本项目验收后，整个电控系统运行效率高，自动化程度高，安全，可靠，为客户节省大量人力物力，完全满足客户需求。
