深圳上下村水质净化厂废水处理系统工程

本项目位于深圳市宝安排水有限公司航城分公司
客户要求：
整个系统运行成本低，自动化控制程度搞，方案高效成熟可靠、安全。
工程范围：
提升系统及控制系统；
泵房站内监控系统；
解决方案及工程服务

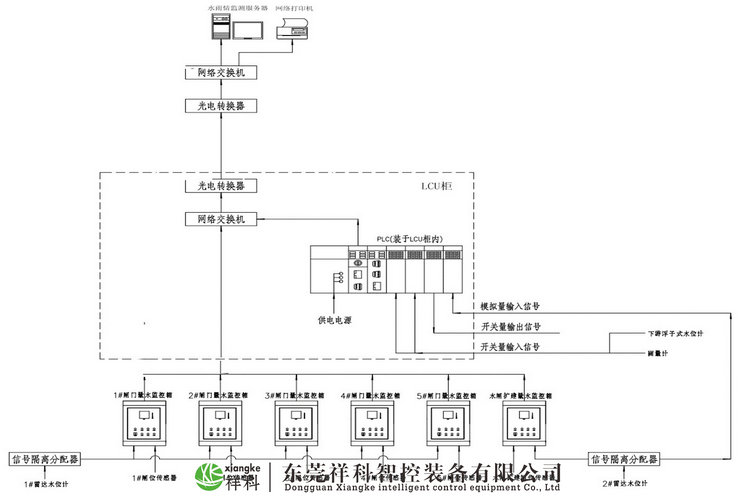

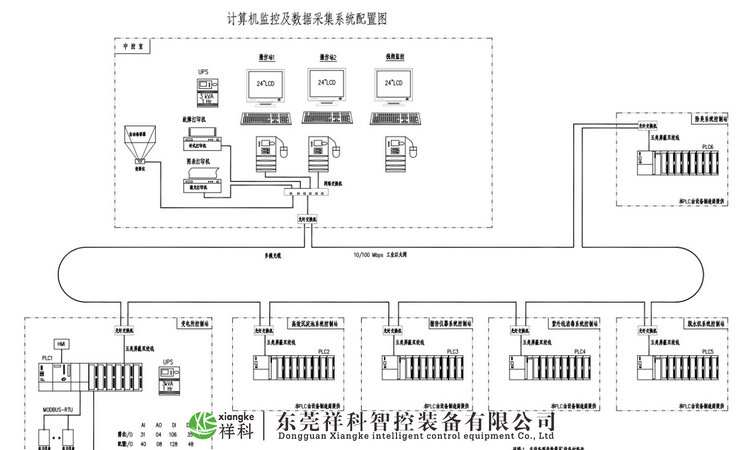

本方案系统选用PLC 西门子S7-1200，控制系统必须采用关键控制互为备份的设计，系统可在现场控制室操作及FMCS控制室内监控。
1.    PLC控制采用UPS供电，合理分配负载到不同的电源供应，保障系统无忧切换；
2.    合理分配I/O点，避免单一PLC模块故障时多组工艺设备停运；
3.    电源、网络机PLC故障SCADA及时监控及报警；
4.    系统关键部分水泵应具有抗晃电功能（即控制系统具有在晃电恢复正常之后自动启动水泵的功能）。
5.    系统的PLC系统I/O模块和其接线排必须可以带电热插拔。系统应在保证水量及水质要求的情况下满足每天24小时，全年365天可靠运行。
6.    系统的PLC系统预留25%的I/O单元用于备用。I/O（AI、AO、DI、DO）单元点数应分别计算。
7.    变频器在PLC故障情况下，采用固定频率方式或“KEEP LAST”方式运行。

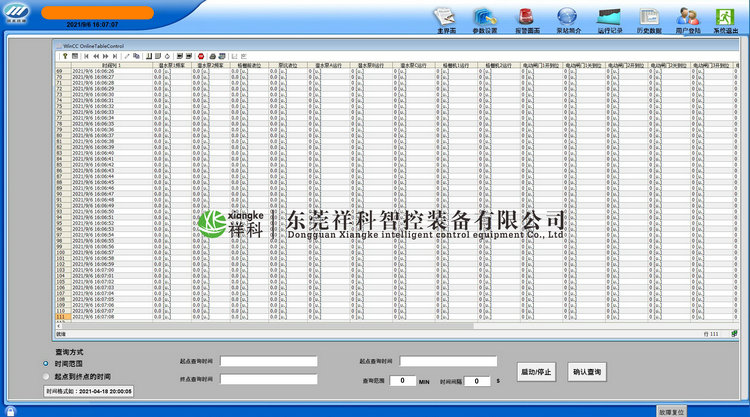

8.    PLC采集现场相关设备传回来的信号，利用棒图，趋势图以及数值显示在上位机上
9.    实时采集各设备的运行状态，报警状态，通过友好的人机界面显示于上位机。
10.    根据现场控制要求，实现上位机对自控设备的人机操作。

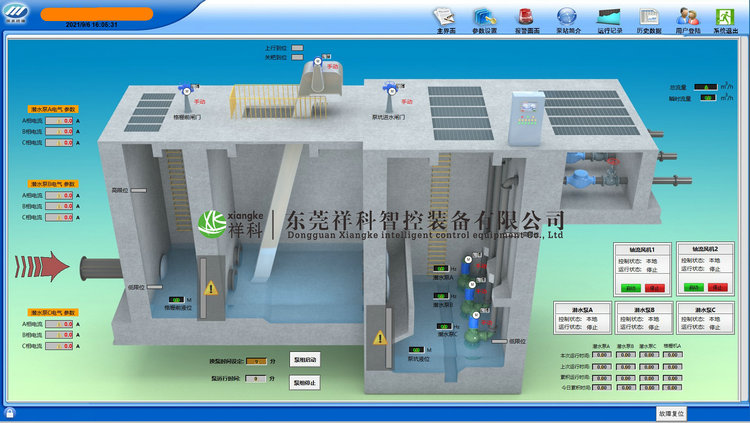

11.    运行三维软件建模，直观体现泵房的构造

为最终客户带来的价值:

本项目验收后，整个电控系统运行效率高，安全，可靠，为客户节省大量人力物力，完全满足客户需求。
在本案例中为什么选用西门子的产品

使用的用户广泛，市场上占有率高，可靠性高，抗干扰能力强，编程界面直观清楚，减少开放难道和时间，控制系统设计机工作量少，维修方便，功能强，扩充方便，体积小，重量轻，能耗低。
