电磁阀可以装在plc控柜里面吗?

发表时间:2022-05-11
阅读:2988

PLC控制系统中,电磁阀一般装在电控柜里面吗?


第一点:一般不会安装在控制柜里面,因为电磁阀都是气动的,这样的话,如果由于压缩空气或者气罐里面有水,当排气时,可能会排除部分水分,这样的话,电器件怕会短路。
第二点:就是由于一般情况下,电磁阀动作控制气缸或者吹气等工作,离被控端(气缸或者排气孔)近一些,会大大缩短控制时间,并且能适当提高精度。这种情况,都是离被控端越近越好。
第三点:电磁阀要接气管的,电柜里面都是气管多难看,并且气管不能折死弯儿,你会发现很难走气路这个要看你的电柜有多大了设计plc电柜要考虑干扰 plc必须加隔离变压器 中间继电器和plc尽量近点这样接线好做其他的高压电 要分开不要和控制线路在一起。

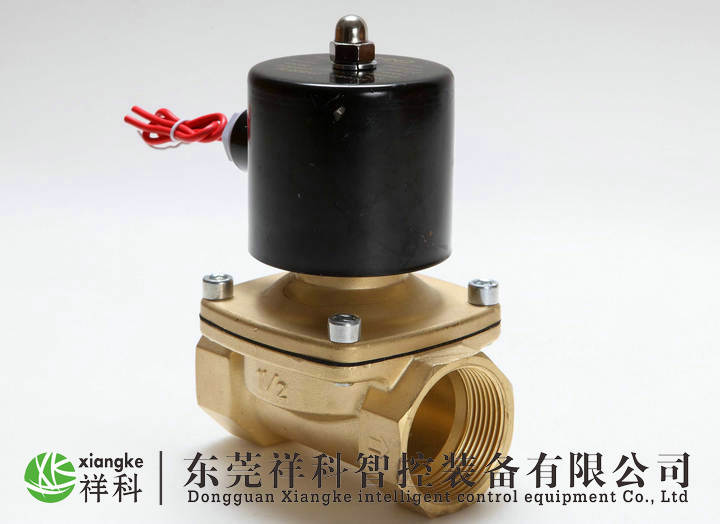

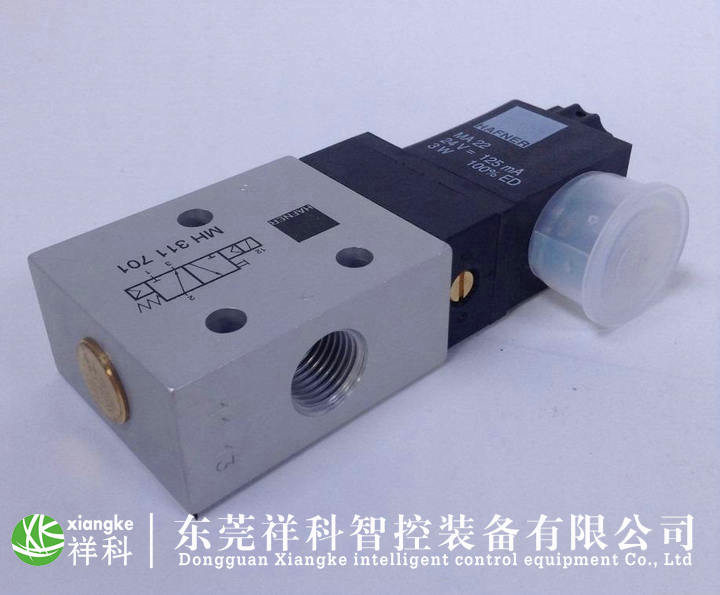

几种电磁阀的工作原理:

分布直动式电磁阀工作原理:
它是一种直动式和先导式相结合的原理。常闭式---当入口与出口没有压差时,通电后电磁力直接打开先导孔连接主阀活塞依次向上提起,阀门打开;当入口与出口达到启动压差时,通电后,电磁力先打开先导孔,主阀活塞上腔压力下降,从而利用压差和电磁力拉动主活塞,阀口打开;断电时,靠弹簧复位关闭先导孔,主活塞上腔增压,推动主活塞向下移动,阀关闭。常开式与常闭式相反。

先导式电磁阀工作原理:

常闭式---通电时,电磁力吸合先导孔阀芯,先导孔打开,主阀活塞上腔压力下降,在主活塞上腔和下腔形成上低下高的压力,这样下腔压力推动主活塞打开阀门;断电时,弹簧力复位关闭先导孔,主活塞上腔增压,在主活塞上腔和下腔形成上高下低的压力,介质压力和弹簧力推动主活塞,阀关闭。常开式与常闭式相反。

电磁阀的作用是什么?
用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。
