控制柜怎么接线?控制柜接线注意事项

发表时间:2022-05-24
阅读:5888

控制柜的地线怎么接?

按照要求,PLC等设备是需要单独接地的,就是把这些设备的接地线连接到单独的接地体上。要求不高的地方也可以和柜子的接地接到一起,然后再与接地体连接。

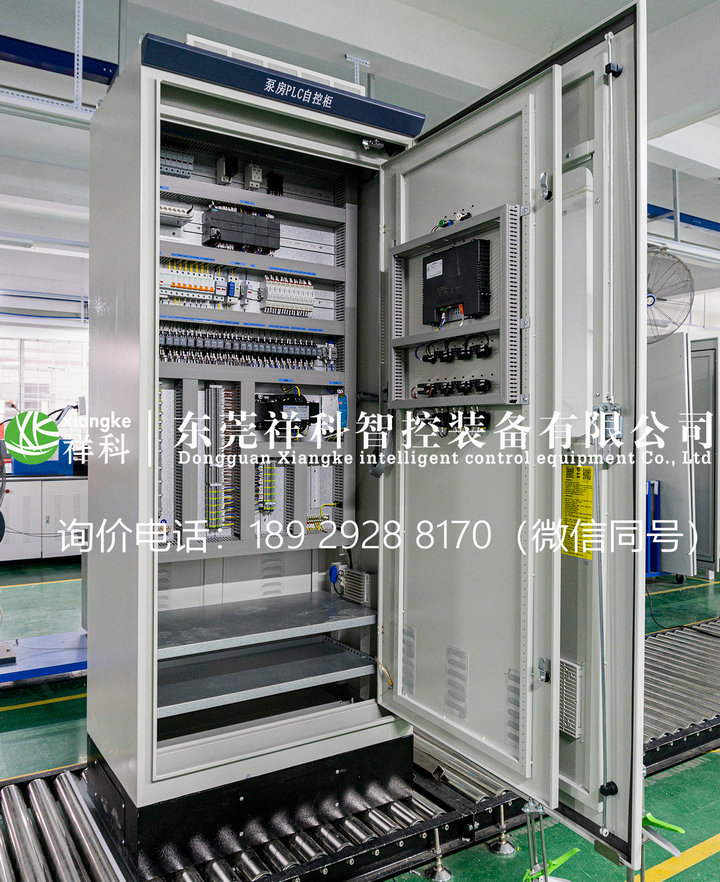

控制柜

良好的接地可以有效的将干扰改变传导的路径,泻放到控制柜或大块的金属平面当中去,从而保护敏感设备不受影响。但是错误的接地位置和方法,不但不能够很好的保护电路,反而可能会将干扰引入到敏感设备中,造成比处理前更糟糕。屏蔽则是将内部电路保护起来,使干扰通过屏蔽层传导到大地中,所以屏蔽层接地非常重要,要求屏蔽层和地进行面搭接,降低阻抗。以下是接地和屏蔽的注意事项:

1)电气控制柜应该采用导电的金属板制作,为了保证控制柜的电磁一致性,应采用一体结构或焊接。
2)控制柜的安装板采用导电的金属板,以提高系统的接地性能。
3)滤波器、变频器、开关电源、电机驱动器等强电设备的外壳安装在一块金属板上,并紧贴其上。
4)各屏蔽电缆进控制柜的入口处,屏蔽层要接地。
