PLC泵站自控项目-赤石河应急引水工程自控系统

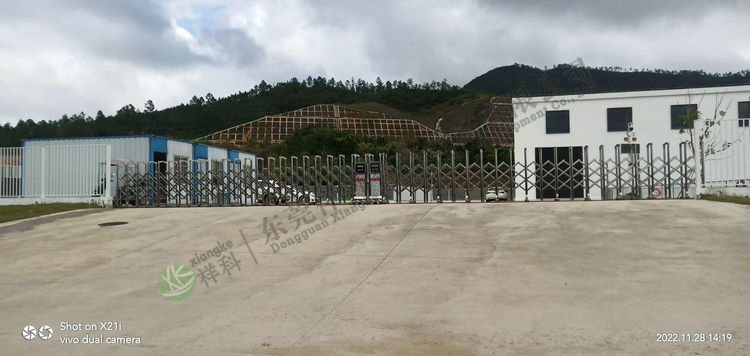

赤石河应急引水工程位于深汕合作区，包括泵站和高位水池各1座，输水线路约15公里，供水规模5.5万立方米/天，主要效缓解合作区鹅埠片区供水紧张矛盾。

赤石河应急引水工程通过高标准的信息化数据采集手段及控制设施，对整个工程进行远距离监控，实现全线集中自动化调度、优化调度，及时掌握工程运行中的各项相关数据并及时分析、处理，实现引水工程的数字化、现代化管理。

系统主要功能如下：

（1）整体控制

管理调度中心通过对现地站控层下达控制指令，对工程全线所有引水调度控制设备进行远程多级联动启闭控制，包括泵组转速（流量）控制、闸阀门控制等。

（2）数据采集

能够实时采集各个现地站的所有数据信息，并且在画面中实时展示。

（3）数据存储

需要存储各级泵站、重要控制建筑物的监测参数，主要包括电气量参数、状态量参数、运行参数、统计参数等，包括完整的实时数据和历史数据。

（4）画面展示和监控

以3D的立体效果展示画面，显示状态数据和控制数据等。通过监控系统人机界面，可以直接实现远程对设备的操控功能。

（5）报警\事件

可实现声光报警、短信报警、邮件报警等功能，记录报警\事件的数据信息，同时把所有与该报警\事件所有相关的数据、条件记录到数据库。

（6）报表

自动生成各类日、月、年报表，操作人员可以在远程浏览查看全部的报表数据。主要包括：生产日报、水量监测报表、设备运转报表、设备运行操作记录报表、水质分析报表等。

（7）趋势曲线

提供多种曲线功能，用户可以方便的选择实时曲线、历史曲线，可以查看水位、水量、电压、电流的变化趋势。
