各种低压电器柜的叫法及优缺点

发表时间:2022-06-27
阅读:382

东莞祥科智控装备有限公司是一家专业从事自动化控制系统、厂务监控系统、泵站自控系统、污水处理厂控制系统、暖通自控系统设计及施工的厂家,同时生产各类高低压成套开关设备。免费热线:400-909-9099。189 2928 8170(微信同号)。

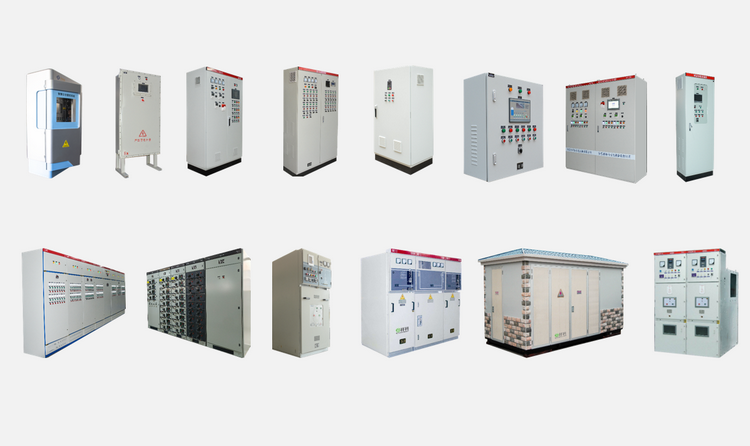

开关柜简介

开关设备是指由一次设备和二次设备按照一定的电路方案组装而成的成套配电装置,用于控制和保护电路和设备。开关柜的结构大体相似,主要分为母线室、断路器室、二次控制室(仪表室)、馈线室。房间一般用钢板隔开。

内部元件包括:母线(母线)、断路器、常规继电器、集成继电保护装置、测量仪表、隔离刀、指示灯、接地刀等。

1. 按断路器安装方式

(1)可拆卸式或手车式:是指柜内主要电器元件(如:断路器)安装在可抽式手车上,由于手车柜具有良好的互换性,因此供电的可靠性常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容手车和二手手车。

▲可拆卸开关柜

(2)固定式:表示柜内所有电气元件(如断路器或负荷开关等)都固定安装,固定式开关柜比较简单经济。

▲固定开关柜

2. 按安装位置

(1)在室内使用(用N表示);表示只能在室内安装使用。

(2)户外使用(用W表示);表示可以安装在户外使用。

3. 根据柜体结构

(1)金属封闭铠装开关设备,主要部件(如断路器、变压器、母线等)分别安装在金属封闭开关设备的接地隔间内,并用金属隔板隔开。

(2)金属封闭隔板开关设备,与铠装金属封闭开关设备类似,其主要电气元件也安装在单独的隔间内,但带有一个或多个满足一定防护等级的非金属隔板。

(3)金属封闭箱式开关柜开关柜外壳为金属封闭式开关柜。

(4)开式开关柜,无防护等级要求,部分外壳为开式开关柜。

两种型号GGD、GCK、GCS、MNS、MCS介绍

1.GGD系列

(1) 目的

GGD型交流低压配电柜适用于变电站、发电厂、厂矿等电力用户交流50Hz、额定工作电压380V、额定工作电流1000-3150A的配电系统,作为电力、照明和发电和配电设备。用于转换、分配和控制。

GGD型交流低压配电柜是根据能源部、广大电力用户和设计部门的要求,按照安全、经济、合理的原则设计的新型低压配电柜。和可靠性。

该产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列化、实用性强、结构新颖、防护等级高等特点。可作为低压开关柜的替代产品。

(2) 产品型号及含义

▲G--低压配电柜;G--固定安装,固定布线;D--电源柜

(3) 结构特征

①GGD型交流低压配电柜柜体采用通用柜形式,框架采用8MF冷弯型钢局部焊接组装而成,有20模安装孔,通用系数高.

②GGD柜体充分考虑散热问题。机柜上下端有不同数量的散热槽。当机柜内的电器元件受热时,热量上升并通过上槽排出,同时冷空气不断地从下槽补充到机柜内,使密封的机柜不受热。自下而上形成自然通风通道,达到散热的目的。

③ GGD柜采用黄金比例法,按照现代工业产品造型设计的要求,设计柜体造型及各部分的划分尺寸,使整个柜体美观清新。

④必要时可将柜顶盖拆下,方便现场主母线的组装和调整。柜顶四个角设有吊环,方便起吊运输。

⑤柜体防护等级为IP30,用户也可根据环境要求在IP20-IP40之间进行选择。

2.GCK系列

▲G为闭合开关柜C为抽出式K为控制中心

(1) 产品型号及含义

PC机柜负责大容量负载的供电,所以PC机一般采用框架式空气开关,一台PC机只有2-3路。根据电源设计规定,75KW及以上负载由PC供电。

MCC负责给中小型负载供电,所以MCC一般采用塑壳开关,一个MCC可以有5-20个电路。根据电源设计规定,75KW以下的负载由MCC供电。

GCK低压抽出式开关柜(以下简称开关柜)由配电中心(PC)柜和电机控制中心(MCC)两部分组成。该装置适用于交流50(60)HZMCC配电柜,额定工作电压≤660V,额定电流4000A及以下的控制配电系统,作为配电、电机控制和照明等配电设备。

GCK开关设备符合IEC60439-1《低压开关设备及控制设备》、GB7251.1-1997《低压开关设备及控制设备》、GB/T14048.1-93《低压电压开关设备”设备和控制设备等标准。

并且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性和通用性强、各种方案单元任意组合、一机柜等特点。具有电路多、节省占地面积、防护等级高、安全可靠、维修方便等优点。

(2) 结构特征

①整机柜采用拼装式结构,模块孔安装,零件通用,适用性好,标准化程度高。

②柜体上部为母线室,前部为电气室,后部为电缆进出线室。每个房间由钢板或绝缘板隔开,以确保安全。

③MCC柜抽屉室门与断路器或隔离开关的操作手柄机械联锁,只有在手柄处于分断位置时才能打开柜门。

④MCC柜的受电开关、联络开关和抽屉有三个位置:开启位置、测试位置和关闭位置。

⑤开关柜顶部可根据受电需要加装母线桥。

3.GCS系列

▲G--封闭式开关设备;C--可抽出;S--森源电气系统

(1) 产品型号及含义

(2) 目的

GCS低压抽出式开关柜用于三相交流频率50Hz、额定工作电压400V(690V)、额定电流的发电和供电系统中作为动力、配电和电动机集中控制、电容补偿。 4000A 及以下。利用。广泛应用于电厂、石油、化工、冶金、纺织、高层建筑等场所。也可用于大型电厂、石油化工系统等自动化程度高、需要与计算机接口的场所。

执行标准:本产品符合GB7251.1-1997《低压开关设备及控制设备》和JB/T9661-1999《低压抽出式开关设备》的要求。

(3) 结构特点:

⑥ 机架采用8MF型开口型钢,主机架安装E=20mm和100mmΦ9.2mm安装孔,使机架组装灵活方便。

⑦开关柜各功能室相互隔离,隔室分为功能单元室、母线室和电缆室。每个腔室的功能相对独立。

⑧水平母线在柜后水平布置,以增强母线的抗电能力,是使主电路具有较高的短路强度能力的基本措施。

⑨ 电缆隔室的设计,使电缆从顶部和底部进出非常方便。

⑩ 抽屉高度模数为160mm。抽屉仅在高度尺寸方面发生??变化,其宽度和深度尺寸保持不变。同一功能单元的抽屉互换性好。单元电路的额定电流为400A及以下。

? 抽屉面板有明显的开启、关闭、测试和抽出位置标志。抽屉单元设有机械联锁装置。1 抽屉单元为主体,兼有抽出和固定两种特性,可任意混合使用。

?柜体防护等级为IP30 IP40,也可根据用户需要选择。

4.MNS系列

(1) 目的

MNS低压抽出式成套开关设备(以下简称开关柜)是为适应电力行业发展的需要,参照国外MNS系列低压开关设备设计改进的先进低压开关设备。本产品符合国家标准GB7251、VDE660和ZBK36001-89《低压抽出式开关设备》,国际标准IEC439规定MNS低压开关设备可以满足各种供配电的需要,可广泛应用于发电厂、变电站、工矿企业、楼宇宾馆、市政建设等各种低压配电系统。

(2) 结构特征

①MNS型低压开关柜框架为组合式结构,基本骨架由C型钢组装而成。柜架所有结构件均镀锌,并通过自攻锁紧螺钉或8.8级六角螺栓与基本柜架牢固连接,加上方案变更对应的门、隔板、安装支架和母线功能单元等部件组装成一个完整的开关柜。开关柜的内部尺寸、元件尺寸和隔室尺寸均根据模块化(E=25mm)而变化。

② MNS型组合式低压开关柜每柜分为水平母线室(柜后)、抽屉室(柜前)、电缆室(柜体下部)三个房间。柜或柜前右侧)。各室间采用钢板或高强度阻燃塑料功能板隔开,上下抽屉采用带通风孔的金属板隔开,有效防止因故障引起的母线及其他电路之间产生电弧或短路的开关元件。造成的事故。

③MNS低压开关柜的结构设计可满足各种进出线方案的要求:顶进顶出、顶进底出、底进顶出、底进底出。

④紧凑型设计:在更小的空间内容纳更多的功能单元。

⑤结构件通用性强,装配灵活。以E=25mm为模数,结构与抽出单元可任意组合,满足系统设计需要。

⑥母线采用高强度阻燃、高绝缘强度塑料功能板保护,具有抗故障电弧性能,运行维护安全可靠。

⑦ 各种尺寸抽屉的机械联锁机构符合标准,具有连接、试验、分离三个明显位置,安全可靠。

⑧ 采用标准模块设计:可以由保护、操作、转换、控制、调节、测量、指示等标准单元组成,可根据要求任意组合。

⑨柜体可根据工作环境的不同要求选择相应的防护等级。

5.MCS系列

MNS 改进

(1) 目的:

MCS智能低压抽出式开关柜是综合其他低压产品的优点而开发的先进产品。适用于电厂、石油化工、冶金、电信、轻工、纺织、高层建筑等民用、工矿企业。三相交流50HZ、60HZ,额定电压380V,额定电流4000A及以下三相四(五)线制电力系统配电系统,在大型电厂、石油化工、电信系统等自动化程度高、要求和计算机接口的地方用作低压配电装置,用于发电和供电系统中的配电、电动机的集中控制和无功补偿。

(2) 结构特点:

① 开关柜基本框架采用C型(或8MF型)开式钢组装,外观精度高,抽屉互换性好。

②MCC柜宽度仅为600mm,使用空间大,可容纳更多功能单元,节省建设用地。

③ 柜内元件可根据用户的不同需求配备各种型号的开关,更好的保证产品的高可靠性。

④ 装置可预留自动化接口,或在开关柜上安装智能模块,实现遥信、遥测、遥控三遥功能。

⑤ 抽屉功能单元可分为三种类型:MCCI、MCCII、MCCIII。

MCCI型:抽屉宽度为600mm,高度分为180mm、360mm、540mm,每个柜体可安装高度为1800mm,根据需要的抽屉尺寸组合,最多可安装10个单元,适用于电机控制中心和馈电电路。MCCII型:抽屉宽度600/2mm,高度200mm,安装高度1800mm。可根据需要的抽屉尺寸进行组合。它最多可以安装 18 个单元。适用于100A以下的机组。

MCCIII型:抽屉宽度为600/2mm,高度分为180mm、360mm、540mm,安装高度为1800mm。可根据需要的抽屉尺寸进行组合,最多可安装20个电路。适用于100A以下的机组。

⑥ 操作机构:每个抽屉均配有专门设计的分合闸操作机构,并具有机械联锁等多种防误操作功能。、“工作”、“出”四个位置定位装置,抽屉为摇摆结构,MCCII和MCCIII抽屉单元为推拉式,配有定位装置,并具有防止误操作的功能。

三种开关柜的区别

1. GCS、GCK、MNS、GGD开关柜的区别

GGD是固定柜,GCK、GCS、MNS是抽屉柜。GCK柜在抽屉推进机构上与GCS、MNS柜不同;GCS柜只能做柜深800mm的单面操作柜,MNS柜可以做柜深1000mm的双面操作柜。

GCK是中国非常古老的柜式。当时使用的型材强度较差,操作机构也不是很灵活。现在生产的大部分产品都吸收了GCS机柜的优点。

GCK与GCS和MNS明显不同的是,水平母线传统上位于柜顶,垂直母线没有阻燃塑料功能板。与GCS和MNS不同,比较简单

GCS是森源公司在1990年代中期参照ABB的MNS柜式设计的新一代抽屉式开关柜。与MNS不同的是抽屉模组采用国内常用的20mm模组(MNS为25mm);抽屉采用推进机构,操作更加方便灵活。

MNS柜体可两侧操作,柜体深度1000mm,单柜最多可安装36路(带1/4抽屉),而GCS只能单侧操作,柜体深度800mm,最大22。

MNS机柜采用的材料为铝锌板,全拼装结构,无需后处理(镀锌)。

MNS和GCS的水平母线均与左前抽屉单元和右前出线室隔开。他们的垂直母线组装在阻燃塑料功能板上,以提高可靠性。

3C强制认证测试样品柜要求:GCK最小抽屉单元1模块,GCS最小抽屉单元1/2模块,MNS(进口ABB技术)最小抽屉单元1/4模块。

模块:GCK(森源)最小抽屉单元1个模块:GCS最小抽屉单元1/2模块,MNS(进口ABB技术)最小抽屉单元1/4模块。

母线:MNS和GCS的水平母线均与左前抽屉单元和右前出线隔间隔开。他们的垂直母线组装在阻燃塑料功能板上,以提高可靠性。GCK水平母线位于柜体顶部,垂直母线无阻燃塑料功能板。出线口可以后置,也可以做成右出线室出线,但抽屉推动机构不同于GCS和MNSMCC配电柜,相对简单。

抽屉:GCS至少只能有1/2抽屉,MNS有1/4抽屉,MNS抽屉有另一种联锁机构,GCS只有开关本身。

2. GCS 和 MNS 的区别

(1)不同的渊源:GCS是中国自主设计开发的。MNS是从ABB引进的。GCS从1996年开始投放市场,很多方面都是MNS模仿的,比如水平母线、进入方式和退出线等。

(2)钢组装不同:GCS是用8MF(KS)钢组装而成,而MNS是用C(KB)钢组装而成。在强度上,GCS优于MNS。但在美观方面,MNS看起来比GCS好,很多厂家都用C型材做GCS,GCS原来设计的最大电流只能达到4000A,而MNS可以达到更高,经过多次改进,GCS现在达到了6300A。

(3)抽屉机构不同:GCS采用旋转推进机构(CJG-1~3),而MNS采用大联锁。相比之下,GCS抽屉比MNS抽屉省力。 )

(4)安装模块不同:MNS柜安装模块为25mm,GCS为20mm,GCS最多可作为11层抽屉,MNS可作为9层,但MNS可作为双面柜(前后均装有抽屉)。所以 GCS 最多可以做 22 个抽屉,而 MNS 可以做 72 个抽屉(GCS 没有四分之一单元抽屉,但 MNS 有)。MNS在低电流方面具有优势。GCS在大电流方面有一些优势。

四种开关柜的优缺点

一般来说,抽出式机柜节省空间,易于维护,出线电路多,但成本昂贵;而固定式的出线电路少,占用空间大。如果客户提供的位置太小,应将固定式改为抽出式。

1. GGD 交流低压开关设备

该开关柜具有结构合理、安装维修方便、保护性能好、分断能力高、容量大、分段能力强、动态稳定性强、电气方案适用性广等优点。它可以用作替代产品。

缺点:回路少,单元不能任意组合,面积大,不能与计算机通讯。

2. GCK 开关设备

分断能力高,动热稳定性好,结构先进合理,电气方案灵活,系列性和通用性强,各种方案单元任意组合。一个机柜可容纳大量电路,节省占地面积,防护等级高,安全可靠,维护方便。

缺点:水平母线位于机柜顶部,垂直母线没有阻燃塑料功能板,无法与电脑通讯。

3. GCS低压抽出式开关柜

技术性能指标高,能适应电力市场发展需要,可与现有进口产品相媲美。按照安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜还具有分断和合闸能力高、动热稳定性好、电气方案灵活、组合方便、系列实用性强、结构新颖等优点。 ,高水平的保护功能。

4. MNS系列开关柜

设计紧凑,可以在更小的空间内容纳更多的功能单元。结构通用性强,装配灵活。模数为25mm的C型材可满足各种结构形式、防护等级和使用环境的要求。

采用标准模块设计,可组成保护、操作、转换、控制、调节、指示等标准单元,用户可根据需要选择组装。

技术性能高,主要参数达到当代国际技术水平。压缩场地,立体化程度高,可以大大压缩预制场地的储运。组装很容易,不需要特别复杂。

5.MCS低压抽出式开关柜

柜体采用C型钢组装而成,外观统一,精度高,抽屉互换性好。

MCC柜体宽度仅为600mm,使用容量大,可容纳更多功能单元,节省建设用地。

柜内元件可根据用户的不同需求配备各种型号的开关,以更好地保证产品的高可靠运行。

该装置可预留自动化接口,或在开关柜上安装模块,实现遥信、遥测、遥控等“三遥”功能和控制设备。

缺点:成本高,中小用户难。
