PLC控制柜现场调试都有哪些内容和步骤?

发表时间:2023-07-29
阅读:1196

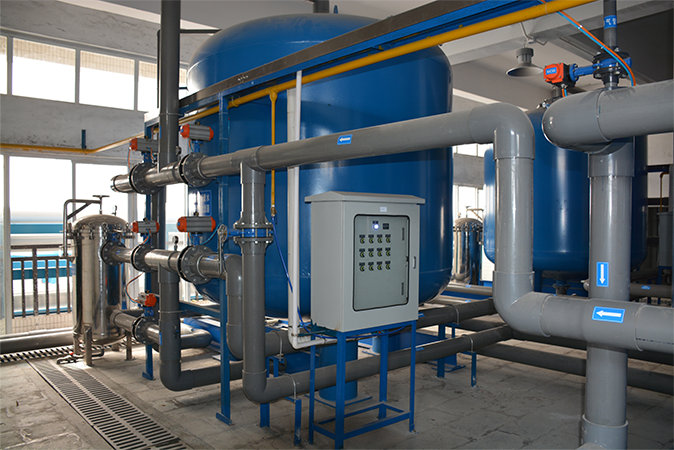

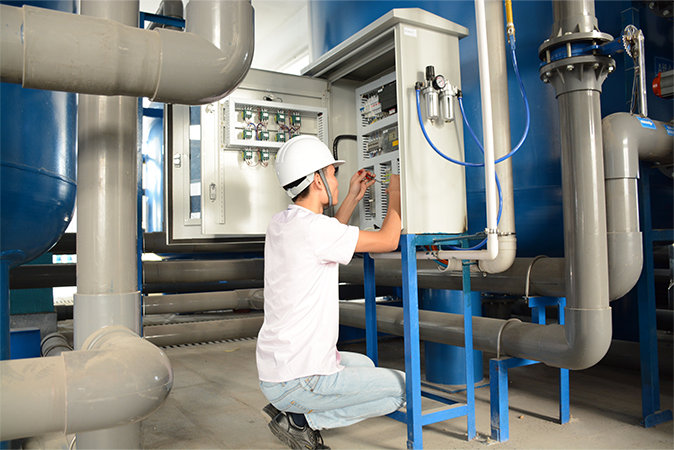

PLC控制柜现场调试的内容和步骤主要包括以下几个方面:
1. 验证硬件连接:检查PLC控制柜的电源、输入输出模块、传感器、执行器等硬件设备是否正确连接、固定并接地。特别注意检查电源电压是否符合要求,是否存在电气短路或其他故障。


2. 确认程序加载:在PLC中加载并确认控制程序的正确性,如PLC ladder图、函数块图等。
3. 配置输入输出:根据控制要求,配置输入输出点位的信号类型、数量、名称等。确保与PLC程序的要求相匹配。
4. 检查输入信号:通过实际操作或模拟设备输入信号,验证PLC对输入信号的响应。观察输入信号在PLC内部是否能正确触发相关的逻辑。
5. 检查输出信号:根据PLC程序的要求,检查输出信号是否正确输出到相应的执行器、设备等。可通过手动操作或模拟设备进行验证。
6. 调试控制逻辑:根据控制要求,逐步调试和验证PLC内部的控制逻辑。可以通过手动控制、模拟设备或者自动运行等方式进行验证。在调试过程中,需要仔细观察控制过程、输出结果和相应的变量数值等情况。
7. 故障排除:如果发现控制柜或PLC出现异常,需要根据故障现象和报警信息进行排查。可能的故障包括电源故障、模块故障、接线错误、程序错误等。采取适当的措施进行修复和处理。


在进行PLC控制柜现场调试时,还需要注意以下事项:
安全:注意电气和机械安全,遵守相关的操作规程和安全操作规范。确保设备处于断电状态下进行检查和调试。
仪器工具:准备必要的检测仪器和工具,如万用表、信号发生器、示波器等,以便进行电气检测和信号调试。
测试计划:事先制定详细的测试计划和步骤,以确保整个调试过程有条不紊地进行,并记录下每个步骤的结果和问题。
数据记录:对于每个测试步骤,应记录输入信号、输出信号、执行结果以及相应的变量数值等数据信息,以便后续分析和故障排除。
沟通与协作:PLC调试通常涉及多个工程师和技术人员的合作。合理安排时间、任务分工,并保持及时的沟通和协作。
