一个以西门子PLC(S7-200)为控制核心实现自来水厂加药自动控制的方案

发表时间:2023-09-18
阅读:1037

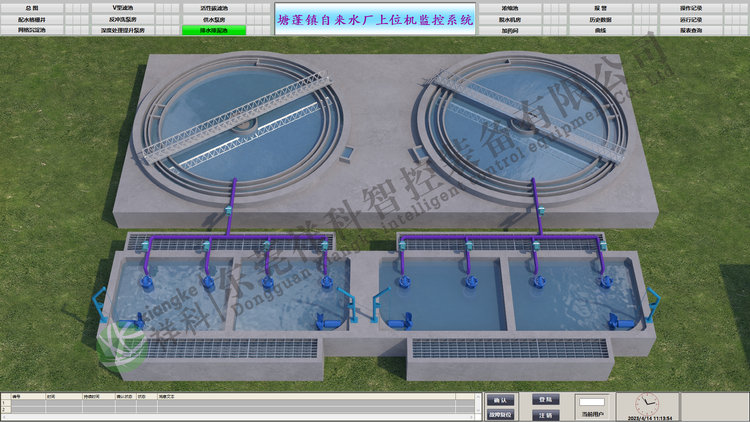

塘蓬镇自来水厂上位机系统

本方案拟使用西门子PLC(S7-200)作为控制核心,通过结合模拟量输入输出、浊度传感器、变频器及上位工控机等组成自动加药控制系统,实现整个自来水厂的自动控制。该系统能够监测水质浊度,同时根据需要自动调控药剂加入量,确保出水质量符合要求。以下是具体方案的详细设计。
1. 系统硬件设计:
1.1 控制核心:采用西门子PLC(S7-200)作为中央控制器,负责集中管理系统中所有设备和信号。
1.2 模拟量输入输出:使用PLC模拟量输入输出模块,对各类传感器信号进行采集和输出控制信号。
1.3 浊度传感器:安装在自来水流通的管道上,用于实时监测水质的浊度,将测量结果传输给PLC。
1.4 变频器:用于控制水泵的转速,根据水质浊度的变化调整水泵的运行状态。
1.5 上位工控机:配备相应的操作系统和软件,用于对整个自动控制系统进行人机交互、参数设置及数据监测与报警等。
2. 系统软件设计:

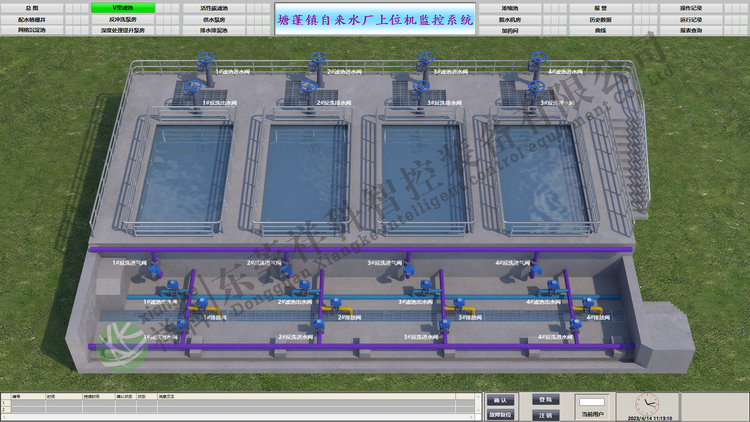

塘蓬镇自来水厂上位机系统2


2.1 PLC程序设计:根据实际需求,设计PLC的控制逻辑,包括传感器数据采集、药剂加入控制、设备状态监测等功能。
2.2 HMI界面设计:使用上位工控机上的软件,设计人机界面,提供操作界面、参数设置界面和数据监测报警界面等。
2.3 数据传输与处理:通过PLC与上位工控机之间进行数据传输,实时监测水质浊度数据,并根据预设参数进行药剂加入量的调整。
2.4 远程监控功能:可将监控数据传输至远程服务器,实现对整个自来水厂的远程监控和数据管理。
3. 系统实施:
3.1 安装与布线:按照设计方案进行设备的安装和布线,保证设备的正常运行和连接。
3.2 调试与参数设置:对各个设备进行调试,校准传感器,设置参数,并验证系统的稳定性和准确性。
3.3 系统测试与优化:进行系统整体测试,检查各个功能是否正常运行,并根据实际运行情况对系统进行优化和调整。
3.4 员工培训与交接:对运维人员进行相应的系统操作培训,并进行系统交接。

塘蓬镇自来水厂上位机系统1


本方案可以实现对水厂各个工艺环节运行数据和现场工况的集中监测,以及水泵和阀门的联动控制,从而实现水厂的自动化运行。此外,该方案还能够进行多维度统计分析,以辅助管理决策,并实现水厂的信息化、自动化和智能化管理。
通过全方位的保障,水厂的正常运行得以实现,生产效率得到提高,运行能耗降低,并辅助智能决策的实施。
