电气知识:4P跟3P+N有什么区别?

发表时间:2020-04-14
阅读:305

问:
3P+N跟4P有什么区别?
一般什么情况下用3p+N,什么情况下用4P??


祥科:

3p+N,N极是没有分断的,4P的N极有分断.

3P+N和4P的断路器同样属于四极(有四对输入/输出端子)的断路器,它们的区别在于零(N)线端子上。
其中3P+N的端子内部有的是直通不断开的,有的是可以断开,但没有保护元件。其中没有保护元件的可能是引进产品,在上世纪九十年代以前是直通不断开的。接线时必须注意区分相线和零(N)线,特别是对于漏电保护断路器来说,零(N)线必须准确接入该端子。

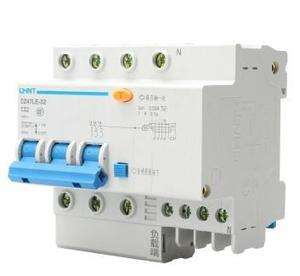

3P+N



4P的断路器是四个端子内部都是可以断开的,而且都有保护元件。一般情况下可以不分零(N)线和相线随便接,但漏电保护断路器如果有标注“N”的端子就必须将零(N)线接入该端子。

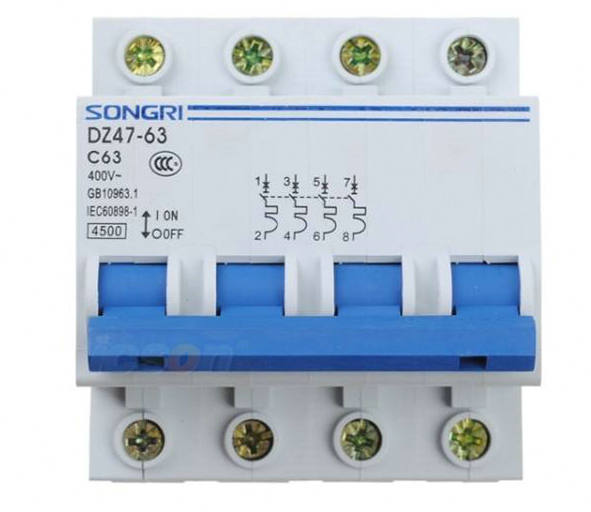

4P


3P+N的断路器一般用在零(N)线不能断开的场合,如TN-C系统中零(PEN)线用于安全保护的前端,以保证零(PEN)线始终贯通。

4P的断路器则用于零(N)线允许断开的场合,也就是零(N)线不用作安全保护的场合,如住宅(商住)小区TN-C系统中入户后的总开关以及后面(或终端)的分开关、TT系统中的总开关等。这里用4P断路器主要是(维修时)拉开开关后保证零(N)线不引入危险电压,以防出现意外。

延伸:

P:英文pole,中文解释:极。
1P是通断一路电的开关,2P为通断2路电的开关,以此类推。通俗的说,1P为一相开关,2P为两相开关,3P为三相开关,4P为三相加N相(零线)开关;专业说法是:1P即一极断路器或空气开关;2P即两极断路器或空气开关;3P即三极断路器或空气开关;4P即四极断路器或空气开关。

常规用法:

1P和1P+N用在220V AC电路中。1P开关安装在相线端,断开后整个回路中失电。
1P+N的 N是零线没有短路保护功能。——主要用于民用!

2P,3P和3P+N都是用在380V AC电路中。断开后整个回路全部失电。——主要用于工业。

3P+N用于总开,3P用于电动机较多,2P用于工业照明 380V AC电路中。2P的也可以用在民用。

断路器还分,微断,塑壳,框架。民用几乎都是微断。塑壳和框架用于工业配电柜。
家用的220V AC电路中照明电路中用 1P开关,插座用带漏电。
