断路器3P+N和4P的正确解释

发表时间:2019-04-20
阅读:436





    四极断路器分为A、B、C、D四种:
    A:N极不安装过电流脱扣器,且N极始终接通,不与其它三极一起合分。
    B:N极不安装过电流脱扣器,且N极与其他三极一起合分。
    C:N极安装过电流脱扣器,且N极与其他三极一起合分。
    D:N极安装过电流脱扣器,且N极始终接通,不与其它三极一起合分。
    这里有两个问题要注意:
    1、在用四极的场合,一定要注明是选用产品中哪一种,因为同为四极,但在N线上有无安装过电流脱扣器,其作用和目的是不同的。N线上安装过电流脱扣器,它可以用在三相四线配电的单相负荷为主的线路中,或使用在产生大量谐波的非线性负荷?如气体放电灯,可控硅调光、调速 线路中,或其它有一些有特殊要求的场合。一般设备回路可选用N线不装过电流脱扣器的断路器。
    2、实际上,A、D两种虽然称为四极断路器,但它的N极始终接通,并不随其它三极一起合分,因此,此类MCCB俗称“假四极”即为3P+N,与三极MCCB无本质的区别,它比三极唯一有用的是在成套柜中,线路的进出可能方便一些。因此,这类断路器只能适合应用在三相负荷但又有少量的单相负荷场合(如有控制电源采用220V的成套系统)。如果选择错了,不但起不到保护作用,反而要出大问题,这个是目前设计和使用中最紊乱的一个问题,应引起大家重视。
    具体如下:
    (一)从产品来说,分1P、2P、1P+N、3P、4P。P指的是装设了保护的极(刀极),N指中性线只装设了刀极,没有装设保护模块。
    2P和1P+N都叫两极开关,4P和3P+N都叫四极开关,1P+N、3P+N因为中性线没有装设保护,所以便宜点,中性线刀极随相线刀极一起动作。有的产品还把1P+N分成两种:一种用了两个模块宽度,一种只用了一个模块宽度(体积较小)。
    (二)从电气技术方面来说,分单极开关、两极开关、三极开关和四级开关,它们的选择,其实就是看线路的中性线是否需要断开,一般来通过以下几点判断:
    1.检修安全考虑。TT系统需要检修的时候断中性线,所以需要两极和四极开关,TN系统,在做好等电联结后,除特别情况(见措施),不需要断开中性线,一般选单极和三极即可。四极开关能少用尽量少用,因为存在“断零”危险。
    2.当有两个电源的时候,看是否需要在隔离两个接地系统。
    另:1P+N、2P和3P+N、4P在电气上都是当作两极和四极开关来看待,在确定需要断开中性线,但中性线电流不可能超过相线的时候,从节省成本考虑,可选择1P+N,3P+N;如果中性线电流有可能超过相线(谐波等的影响),则需要选择2P,4P。
    市面上常用的开关在以下几种:
    1P--单极开关
    2P--两极开关
    3P--三极开关
    4P--四极开关
    1P+N--带零线端子的单极开关(零线不开断)
    3P+N--带零线端子的三极开关(零线不开断)
    1P(1极)开关:接线头只有一个,只能断开一根相线,这种开关适用于控制一相"火"线;
    2P(2极)开关:接线头有二个,一个接相线一个接零线,这种开关适用于控制一相一零;
    3P(3极)开关:接线头有三个,三个都接"火"线,这种开关适用于控制三相380V电压线路;

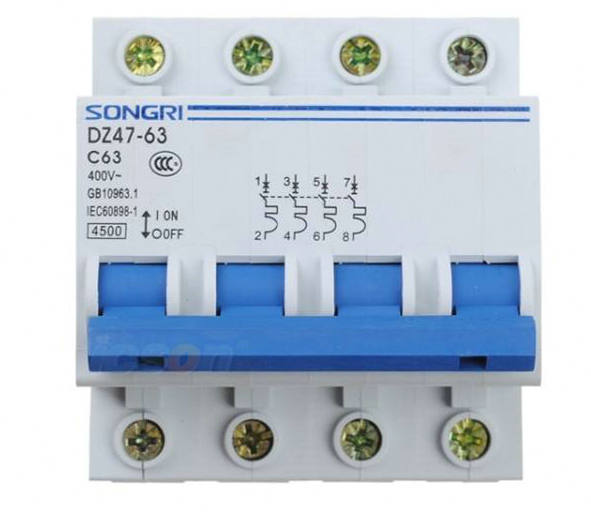

    4P(4极)开关:接线头有四个,三个都接"火"线,一个零线,这种开关适用于控制三相四线制线路;
    3P+N和4P应该是3P+N的N极不断开,而4P的N极是会断开的,不是一些人所说的1P+N和3P+N只在相线上装设保护模块,中性线没有。
    一般来说:3P+N属于假四极,4P一般属于真四极,不过选用时还是要注意。
