祥科阐述：框架断路器与塑壳断路器有什么区别

众所周知，断路器在低压配电柜里属于主要元器件。在配电柜里，根据应用场合不同，断路器可分为：框架断路器与一般的塑壳断路器。这两者有什么本质的区别吗？下面，祥科为大家阐述一下这两者的不同之处。

从外观尺寸上：

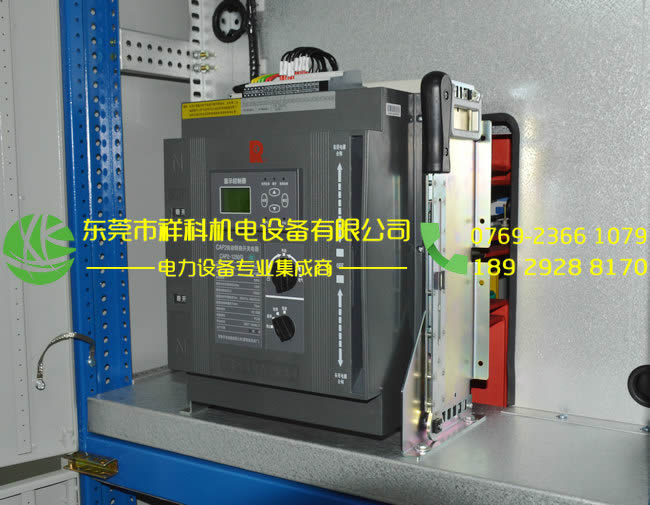

在外形尺寸上框架断路器要大于塑壳断路器。下图为祥科经常用到的常熟牌框架断路器。

下图为祥科常用的塑壳断路器：

从结构上：

框架断路器采用模块化结构，分为框架、触头灭弧系统、手动操作机构、电动操作机构、智能型控制器以及抽屉座等部分。每个部分都成为一个完整独立的部件，组装时只需1-2个螺钉即可将其固定，拆装十分方便有利于检修维护。

而塑壳断路器采用塑料化结构，特点是将断路器外壳、框架采用塑料压制而成，将触头、灭弧系统都放在绝缘小室中，防止相间短路，确保电弧向上喷出，保证触头系统可靠分断。

在额定电流上：

塑壳断路器一般为630A（一些新产品可达到1600A）以下。而框架断路器的额定电流要大很多，一般为630A-6300A，另外在分段能力上，框架断路器要比塑壳断路器高。

应用场合：

在实际应用中，一般800A以上的回路或分段能力要求特别高的回路或需要功能较多的回路应该采用框架断路器，而630A以下的回路，一般使用塑壳断路器。
