plc控制柜的工作的原理是什么?内部结构是什么样的?

发表时间:2022-05-09
阅读:426

(1)在输入采样阶段,PLC通过扫描顺序读取所有输入状态和数据,并将其存储在I/O图像区的相应采集单元中。输入采样完成后,传输到用户程序执行和输出刷新阶段。在这两个阶段中,即使输入状态和数据发生变化,I/O图像区域中相应单元的状态和数据也不会发生变化。因此,如果输入是脉冲信号,则脉冲信号的宽度必须大于扫描周期,以确保在任何情况下都可以读取输入。

(2)在用户程序执行阶段,PLC始终按从上到下的顺序扫描用户程序(梯形图)。扫描每一个梯形图时,总是先扫描由梯形图左侧触点组成的控制电路,由触点组成的控制电路先按左、右、上、下顺序逻辑操作。然后,根据逻辑运算的结果,对逻辑线圈在系统RAM存储区的相应位置进行刷新。状态;或刷新I/O图像区域中输出线圈的相应位置;或确定是否执行梯形图中指定的特殊功能指令。

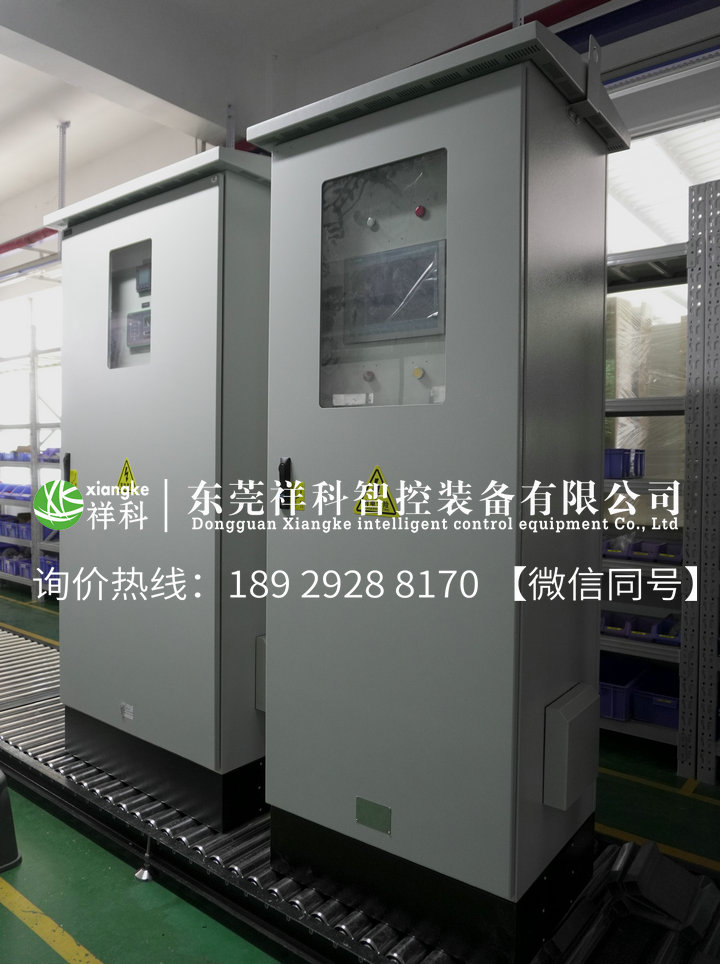

PLC控制柜

也就是说,在用户程序执行过程中,只有I/O图像区输入点的状态和数据不会改变,而I/O图像区或系统RAM存储区的其他输出点和软设备的状态和数据可能会改变,上面的梯形图将低于程序的执行结果。使用这些线圈或数据工作的梯形图;相反,下面梯形图中刷新的逻辑线圈的状态或数据只能用于下一个扫描周期中梯形图顶部的程序。如果在程序执行期间使用即时I/O指令,则可以直接访问I/O点。即使使用I/O指令,输入过程图像寄存器值也不会更新。程序直接从I/O模块获取值,输出过程图像寄存器将立即更新,这与直接输入不同。

(3)在输出刷新阶段,扫描用户程序完成后,PLC进入输出刷新阶段。在此期间,CPU根据I/O图像区域中的相应状态和数据刷新所有输出锁存电路,然后通过输出电路驱动相应的外围设备。此时,它是PLC的实际输出。

PLC控制柜的内部结构是什么样的?有多少东西组成?

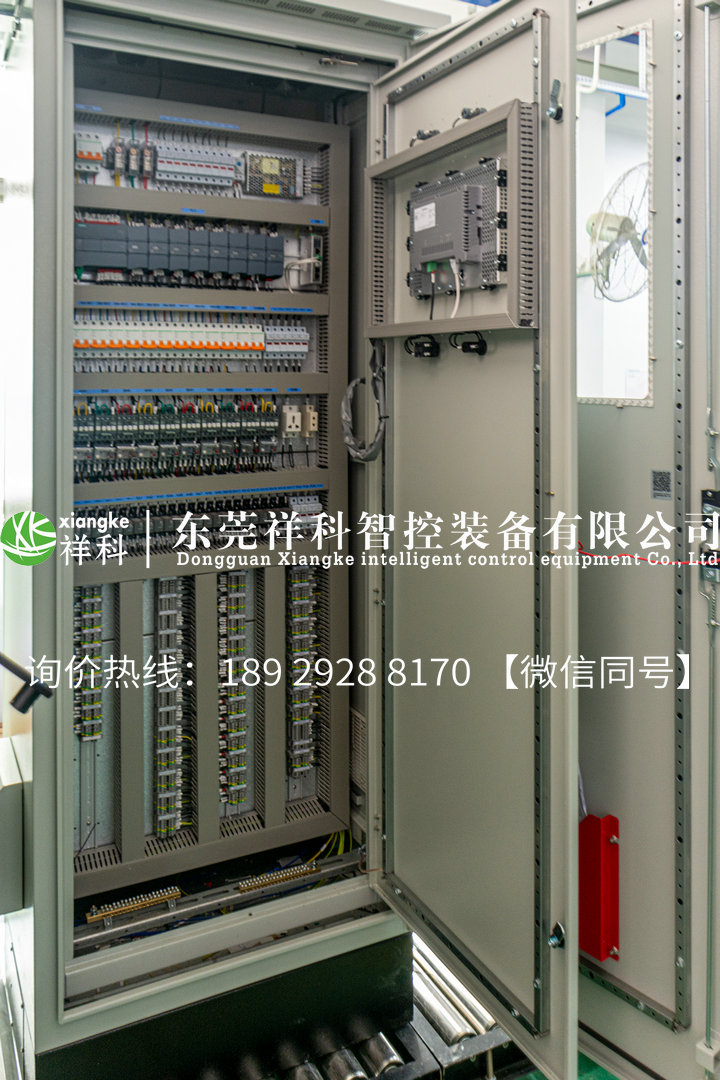

一般PLC控制柜里边有:PLC模块包含CPU开关量输入输出及模拟量输入输出模块。电源开关,控制各不同回路电源通断。开关电源,给PLC或者其他设备供电。信号隔离器,模拟量输入及输出信号隔离转换信号。中间继电器,开关量输入及输出信号转换。

PLC控制柜

PLC控制柜的标准?包括交流,直流,信号线径及线色,线号标准,及接地标准等一些常用标准.

先说线的颜色:AC220V相线用红色,零线用白色。AC380V相线用黑色。所有接地线都是用黄绿相间的颜色。DC24V正极线和负极线是用蓝色的线。

线径的标准都是根据国标来的,具体线径粗细都是根据实物所承受的电流来决定的。

所有的线头处都应该有线号,线号都是根据电气原理图来接线的。上面的说的不对,通常导线的颜色都没有国标,使用厂标即可。所有的PLC IO用信号线建议用黑色。DC24V红色,0V蓝色。注意动力线(单相或者三相)用显眼有区别的颜色线就可以了。地线黄绿色通常不是很重的负载建议1.5或者2.5就可以了。

线径与电流是正相关的,因为趋势效应,越粗单位平方带的电流越小,这种对应关系百度下多的是。

PLC的IO线号是必须的,然而DC电源24V和0V由于用的很多倒是可以省略的只要和电气图的颜色线径对应起来即可。
